Datalogic MATRIX 300N使用手冊,得利捷MATRIX 300N 483-010參數

在智能科技飛速發展，人們對于電子工業質量要求越來越嚴格，普通的人工檢測產品質量已經滿足不了時代要求，很多自動化檢測的設備悄然而生，通過這些檢測設備可以取代人工操作，精準生產質量，減少損失，降低制造成本。

在未來智能工廠架構中,由于工廠對高度自主能力,感知/分析能力,以及互聯能力的要求,傳感器必然會面臨智能化,集成化和網絡化等要求.為此,得利捷根據客戶和市場的需求不斷加大對產品的創新和研發,以期更好地滿足工業4.0及未來智能工廠的應用要求。

在現在眾多工業掃描器中，進口品牌的得利捷datalogic是全球工業自動化領先供應商， 1972年成立于意大利，得利捷datalogic公司的自動識別服務覆蓋全世界100多個國家。旗下一款Matrix 300N固定式工業掃描器十分出色，不僅有高性能DPM讀取，還有快速和高分辨率的圖像傳感器，非常適用于制造業自動化檢測。

下面我介紹一下一位得利捷客戶的應用，客戶是從事智能傳感技術、智能裝備技術、機器人技術、制造業信息化技術的智能企業。這次客戶采購了一批得利捷MATRIX 300N 483-010配合自己產品的設備上使用，MATRIX 300N在自動識別和讀碼追溯中有豐富的經驗，可以應對各種場景的通信方式。不止Profinet-IO還有更多的總線也可支持。

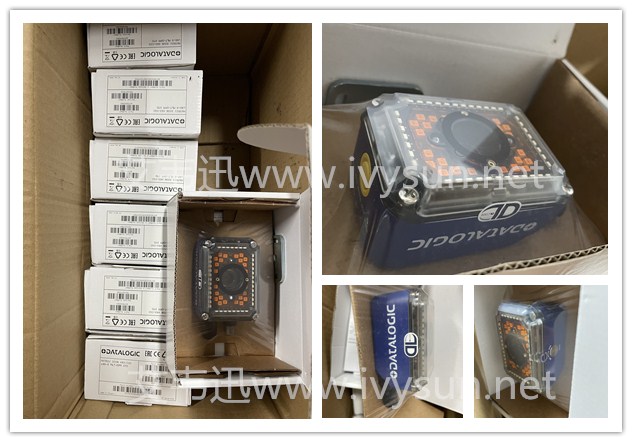

得利捷MATRIX 300N 483-010固定式掃描器.jpg

MATRIX 300N 483-010參數

標準機型
尺寸 95 x 54 x 43 mm Connector @ 0°；75 x 54 x 62 mm Connector @ 90°
重量 238 g 帶鏡頭和內部照明器
外殼材質鋁，塑料閱讀窗保護罩
工作溫度手動聚焦機型：0°至+ 50°C；電子液態鏡頭機型0°至+ 45°C
存儲溫度 -20至70°C
保護等級 IP67
靜電安全有，帶有靜電安全前蓋附件
YGA激光保護有，帶有YAG截止濾波片
偏振濾光鏡有，帶有偏振版濾光片
電源標準：10 VDC至30 VDC /以太網供電：48 Vdc（IEEE.802.3af）
電力消耗 8 W；一般5W
傳感器圖像分辨率1280 x 1024（130萬像素）-CMOS全局快門
幀率 60 幀/秒
光學變焦控制電子液態鏡頭機型（LQL-9MM）；手動固定鏡頭機型（LNS-6mm，LNS-9mm，LNS-12mm，LNS-16mm）
光學模型/視野角度 66° (6mm) ， 40° (9mm) ， 32°(12mm) ， 24° (16mm)
瞄準系統雙激光指示器（CDRH / IEC Class II）
可讀符號一維碼：所有標準一維符號；二維碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec；郵政碼：郵政、日本郵政、Planet、Postnet等
通信接口以太網10/100：以太網IP，TCP/IP，UDP，FTP，MODBUS TCP；串行RS232/RS422/RS485高達115.2 Kbit/s +輔助RS232；板載PROFINET-IO
閱讀器網絡 Datalogic ID-NET
連接模式直連模式，主/從，以太網點到點
數字輸入 2光隔離，無極性和軟件可編程
數字輸出 3軟件可編程PNP / NPN（短路保護）。OUT3可編程為輸入輸出電流大100 mA，飽和電壓小于3 V @ 100 mA
編程方法基于Windows的SW（DL.CODE）通過以太網
用戶界面 X-PRESS，嵌入式人機界面，蜂鳴器、按鈕、7個LED（狀態、通信、觸發、良好閱讀、準備就緒、開機、網絡）
代碼質量指標 AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A
